在耐火磚的砌筑過程中，耐火泥是磚與磚之間重要的粘結材料，它的性能與選擇一定程度上決定了整片耐火墻的性能，如果耐火泥選擇質量不過關或者選擇不當，再好的耐火磚也無法發揮其應有性能，整個砌體將無法抵御高溫的“洗禮”，最終導致整片爐墻的坍塌。那么，在實際工程中應該如何科學選擇耐火泥?本文從材質匹配、結合劑類型、關鍵性能指標、施工條件及常見誤區五個維度進行系統解析。

　一、材質要與耐火磚匹配

　　耐火泥選型的核心在于其化學成分必須與所砌筑的耐火磚材質保持一致或相近，這是一條絕不容妥協的基本原則。

　　耐火泥的選擇之所以要與耐火磚性能保持一致，主要是為了避免在高溫下發生毀壞。如果耐火泥的性能低于耐火磚，高溫下耐火泥容易被燒毀，從而導致磚塊之間的松垮，從而導致爐墻松動，同時會發生因膨脹不均導致砌縫開裂或錯位，而且兩者如果性能不一致，很有可能發生不利的化學反應，導致接縫處首先熔毀，進而引發整個爐襯的結構性破壞，所以兩者的性能必須保持一致。

　　材質對應關系：

　二、關鍵性能指標：從數據看質量

　　耐火泥在選擇時，其理化指標也是我們需要關注的點，如耐火度、粘結強度、顆粒細度、體積穩定性以及抗侵蝕性等。同時要與耐火磚的理化性能作對比，選擇一致或相近的。

　　1、耐火度

　　耐火泥的耐火度應該不低于所砌筑耐火磚的耐火度。

　　2、粘結強度

　　包含常溫粘結強度和高溫粘結強度，是衡量耐火泥聯結能力的關鍵指標。以GB/T 2994-2021標準為例，磷酸鹽結合高鋁質耐火泥漿在1400℃×3h燒后的常溫抗折粘接強度要求達到6MPa以上。

　　3、顆粒細度

　　耐火泥的粒度根據使用要求而異，極限粒度一般小于1mm，有的小于0.5mm或更細。粉體越細，比表面積越大，水膜包裹越均勻，初粘力越高，灰縫可被壓到更薄，爐膛氣密性隨之提高。選用原則是：最大粒度不應大于灰縫厚度的30%。

　　4、體積穩定性

　　要求干燥收縮和高溫殘余收縮值較小，高溫使用后磚縫不開裂。普通耐火泥漿在高溫下體積收縮較大，荷重軟化開始點通常比耐火磚低，因此在選擇時需特別關注這一點。

　　5、抗侵蝕性

　　應能抵抗煤氣、熔渣、鐵水等的化學侵蝕，顯氣孔率和透氣度要小，氣密性好。根據窯爐內的介質環境選擇具有相應抗侵蝕能力的泥漿：酸性環境優先選用硅質或高鋁質泥漿，堿性環境需采用鎂質泥漿。

　三、施工性能：現場適配不可忽視

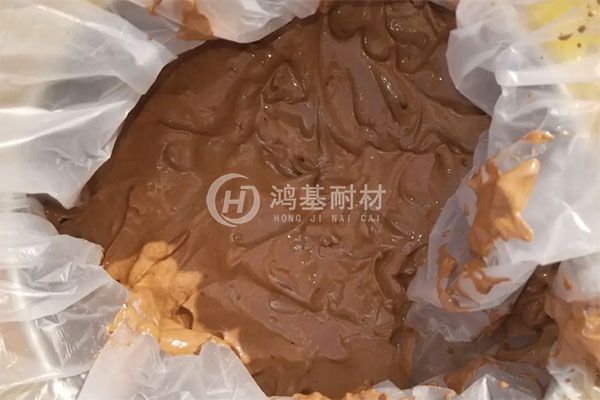

　　耐火泥的形態主要分為粉末狀和膠泥狀兩種，兩者在使用方法上存在差異，但施工方式上一致。

　　1、使用方法

　　粉狀耐火泥需要再現場加水或者結合劑調配使用，要求施工人員具有一定的經驗，加水誤差需控制在±2%以內，加水量過大會出現水漿分離，過小則攪拌不均。調制好的水硬性和氣硬性泥漿不得再加水使用，已初凝的泥漿不得繼續使用。而膠泥狀耐火泥則不需要進行現場調配，直接打開攪拌即可使用。

　　2、施工環境

　　耐火泥在施工時要在合適的溫度下。當溫度低于5℃時，耐火泥粘性不足，無法正常施工，需加入CMC等粘結劑或采取升溫措施。當溫度高于35℃時，泥漿凝結過快，來不及完成砌筑操作。

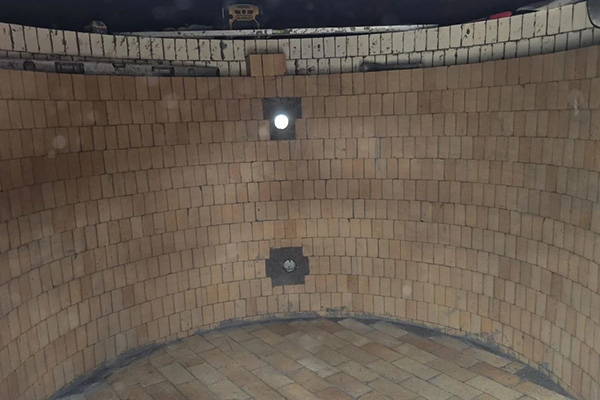

　　3、灰縫控制

　　在高溫應力作用下，耐火泥灰縫厚度一般不能超過2mm，不動設備襯里要求更嚴，應在2mm以內。灰縫中火泥飽滿度要求達到95%以上。

　　4、粒度與攪拌

　　攪拌應均勻充分，機械攪拌每罐不超過5分鐘，人工攪拌需不斷攪拌至均勻。泥漿應具有良好的流動性、塑性和保水性能，能保持均勻狀態不離析沉淀，在揉磚時間內不干涸。

　四、常見誤區與避坑指南

　　誤區1：耐火泥越貴越好

　　關鍵在于性能是否匹配使用場景，而非價格高低。應根據窯爐溫度、磚材質、介質環境等綜合選擇。

　　誤區2：只看鋁含量，忽視細度

　　現場常把鋁含量當成唯一標尺，但高鋁配方因玻璃相少、燒結活性低，反而需要更細的粉體才能激發早期粘結。驗收時除了化驗化學成分，更應現場調漿：刀刮磚面不掉渣，泥條下垂不流掛，三分鐘初凝、半小時可揉，才算真正過關。

　　誤區3：不同材質的耐火泥混用

　　不同材質的耐火泥不得混用。砌筑黏土磚必須使用黏土質耐火泥，砌筑高鋁磚必須使用高鋁質耐火泥，不得混用。

　　誤區4：用水調制的耐火泥適合所有場合

　　用水調制的耐火泥成本低、施工方便，但冷態粘結強度比磷酸鹽結合的耐火泥低，在高溫工況下可能出現掉磚現象。磷酸鹽結合的火泥強度隨溫度升高而升高，粘結性極強，更適合高溫苛刻部位。

　　耐火泥的選擇要綜合考慮耐火磚材質、工作溫度、介質環境、施工條件、成本預算等多重因素。選型時應遵循“材質匹配、溫度適配、介質適應”三大原則。它不僅是將耐火磚粘合在一起的“粘合劑”，更是窯爐高溫襯體的“第一道防線”。選對了耐火泥，耐火磚才能發揮其應有的價值;選錯了耐火泥，再優質的磚也會變成“一盤散沙”。
